Proiectarea unui schimbător de căldură cu plăci pentru un sistem de recuperare a căldurii reziduale este o sarcină provocatoare, dar plină de satisfacții. În calitate de furnizor de schimbătoare de căldură cu plăci, am avut privilegiul de a lucra la numeroase proiecte și sunt încântat să vă împărtășesc cunoștințele mele. În acest blog, vă voi prezenta pașii cheie și considerațiile în proiectarea unui schimbător de căldură cu plăci eficient pentru recuperarea căldurii reziduale.
Înțelegerea elementelor de bază ale recuperării căldurii reziduale
Înainte de a vă scufunda în procesul de proiectare, este important să înțelegeți ce înseamnă recuperarea căldurii reziduale. Căldura reziduală este căldura care este generată ca produs secundar al proceselor industriale, al producerii de energie sau al altor operațiuni. În loc să lăsăm această căldură să se irosească, o putem capta și folosi în alte scopuri, cum ar fi preîncălzirea apei, generarea de abur sau alimentarea altor echipamente. Acest lucru nu numai că economisește energie, dar reduce și costurile de operare și impactul asupra mediului.
Pasul 1: Evaluați sursa de căldură reziduală
Primul pas în proiectarea unui schimbător de căldură cu plăci pentru recuperarea căldurii reziduale este evaluarea sursei de căldură reziduală. Trebuie să cunoașteți următorii parametri cheie:
- Temperatură: Care este temperatura de intrare și de ieșire a fluidului termic rezidual? Diferența de temperatură dintre fluidul de căldură rezidual și fluidul care va primi căldura (fluidul rece) este crucială pentru determinarea ratei de transfer de căldură.
- Debitul: Cât din lichidul de căldură rezidual este disponibil pe unitatea de timp? Debitul afectează capacitatea de transfer de căldură a schimbătorului de căldură.
- Compoziţie: Care este compoziția chimică a fluidului termic rezidual? Unele fluide pot fi corozive sau pot conține particule care pot murdări schimbătorul de căldură. De exemplu, dacă fluidul de căldură rezidual este acid, ați putea dori să luați în considerareSchimbătoare de căldură rezistente la acizi.
Pasul 2: Determinați cerințele de transfer de căldură
Odată ce ați evaluat sursa de căldură reziduală, trebuie să determinați cerințele de transfer de căldură. Aceasta implică calcularea cantității de căldură care trebuie transferată de la fluidul de căldură rezidual la fluidul rece. Rata de transfer de căldură (Q) poate fi calculată folosind formula:
[Q = m\times c_p\times\Delta T]
unde (m) este debitul masic al fluidului, (c_p) este capacitatea termică specifică a fluidului și (\Delta T) este diferența de temperatură.
De asemenea, trebuie să luați în considerare eficiența schimbătorului de căldură. Niciun schimbător de căldură nu este 100% eficient, așa că va trebui să țineți cont de unele pierderi.
Pasul 3: Selectați designul plăcii din dreapta
Designul plăcilor schimbătorului de căldură joacă un rol crucial în performanța acestuia. Există mai mulți factori de luat în considerare atunci când alegeți designul plăcii:
- Model de plăci: Modelele de plăci diferite, cum ar fi modelele chevron, pot afecta distribuția fluxului și eficiența transferului de căldură. Un model de plăci bine conceput poate crea turbulențe în fluid, ceea ce îmbunătățește transferul de căldură.

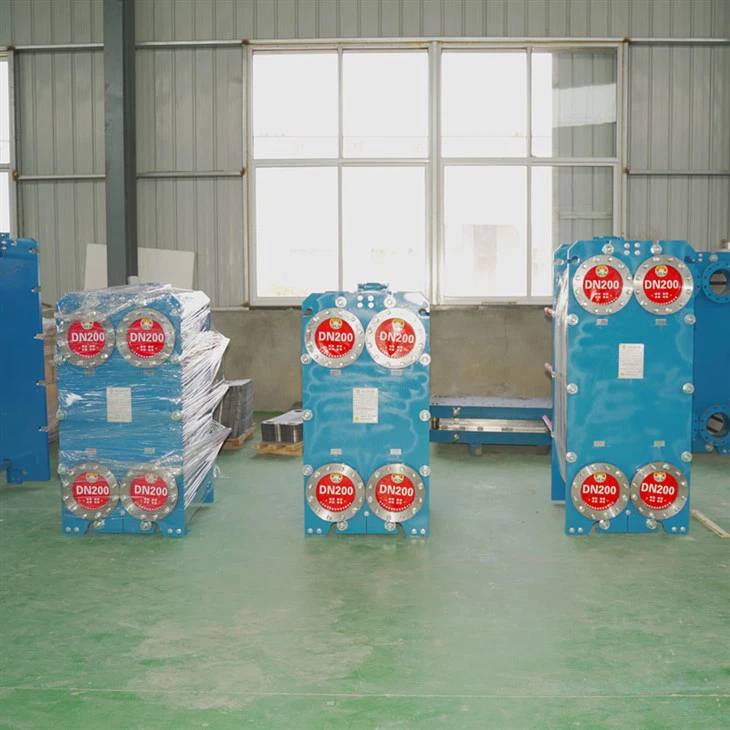

- Material placa: Materialul plăcii trebuie ales în funcție de compoziția chimică a fluidelor. De exemplu, dacă fluidul de căldură rezidual este foarte coroziv,Schimbător de căldură cu plăci de titanar putea fi o alegere bună datorită rezistenței sale excelente la coroziune.
- Grosimea plăcii: Grosimea plăcii afectează rezistența mecanică și rezistența la transferul de căldură. Plăcile mai groase sunt mai durabile, dar pot avea o rezistență mai mare la transferul de căldură.
Pasul 4: Calculați numărul de plăci
După selectarea designului plăcii, trebuie să calculați numărul de plăci necesar pentru schimbătorul de căldură. Acest calcul se bazează pe suprafața de transfer de căldură necesară pentru a obține rata de transfer de căldură dorită. Aria de transfer de căldură (A) poate fi calculată folosind formula:
[Q = U\times A\times\Delta T_{lm}]
unde (U) este coeficientul global de transfer de căldură și (\Delta T_{lm}) este log - diferența medie de temperatură.
După ce ați calculat aria de transfer de căldură, o puteți împărți la suprafața unei singure plăci pentru a obține numărul de plăci.
Pasul 5: Luați în considerare căderea de presiune
Căderea de presiune este un alt factor important de luat în considerare în proiectarea unui schimbător de căldură cu plăci. Pe măsură ce fluidele curg prin schimbătorul de căldură, va exista o cădere de presiune din cauza frecării și a altor factori. Căderea excesivă de presiune poate crește puterea de pompare necesară și poate reduce eficiența generală a sistemului.
Trebuie să vă asigurați că scăderea de presiune pe schimbătorul de căldură se află într-un interval acceptabil. Acest lucru poate fi realizat prin ajustarea designului plăcii, a numărului de plăci și a configurației căii de curgere.
Pasul 6: Proiectați sistemul de etanșare
Sistemul de etanșare al schimbătorului de căldură cu plăci este crucial pentru prevenirea scurgerilor. Există diferite tipuri de materiale de etanșare disponibile, cum ar fi garniturile de cauciuc. Alegerea materialului de etanșare depinde de temperatura, presiunea și compatibilitatea chimică a fluidelor.
De asemenea, trebuie să vă asigurați că sistemul de etanșare este instalat și întreținut corespunzător pentru a preveni scurgerile.
Pasul 7: Luați în considerare murdăria
Fouling-ul este acumularea de depuneri pe suprafețele de transfer de căldură, care pot reduce eficiența transferului de căldură și pot crește căderea de presiune. Pentru a ține cont de murdărie, puteți:
- Selectați un design de placă care să reziste la murdărie: De exemplu,Schimbător de căldură cu plăci cu deschidere largăpoate fi utilizat atunci când fluidul de căldură rezidual conține particule, deoarece golurile largi dintre plăci reduc riscul de murdărire.
- Implementați un program de curățare: Curățarea regulată a schimbătorului de căldură poate ajuta la îndepărtarea depunerilor de murdărie și la menținerea performanței acestuia.
Pasul 8: Testare și optimizare
Odată ce schimbătorul de căldură cu plăci este proiectat și fabricat, este important să îl testați în condiții reale. Puteți măsura rata de transfer de căldură, căderea de presiune și alți parametri de performanță pentru a vă asigura că schimbătorul de căldură îndeplinește cerințele de proiectare.
Dacă este necesar, puteți optimiza designul pe baza rezultatelor testului. Aceasta poate implica ajustarea designului plăcii, a numărului de plăci sau a altor parametri.
Concluzie
Proiectarea unui schimbător de căldură cu plăci pentru un sistem de recuperare a căldurii reziduale este un proces complex care necesită o luare în considerare atentă a diferiților factori. Urmând pașii evidențiați în acest blog, puteți proiecta un schimbător de căldură cu plăci eficient și fiabil, care maximizează recuperarea căldurii reziduale.
Dacă sunteți interesat să achiziționați un schimbător de căldură cu plăci pentru sistemul dvs. de recuperare a căldurii reziduale sau aveți nevoie de mai multe sfaturi cu privire la procesul de proiectare, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dumneavoastră specifice.
Referințe
- Incropera, FP și DeWitt, DP (2002). Fundamentele transferului de căldură și masă. Wiley.
- Shah, RK și Sekulic, DP (2003). Elementele fundamentale ale proiectării schimbătorului de căldură. Wiley.
